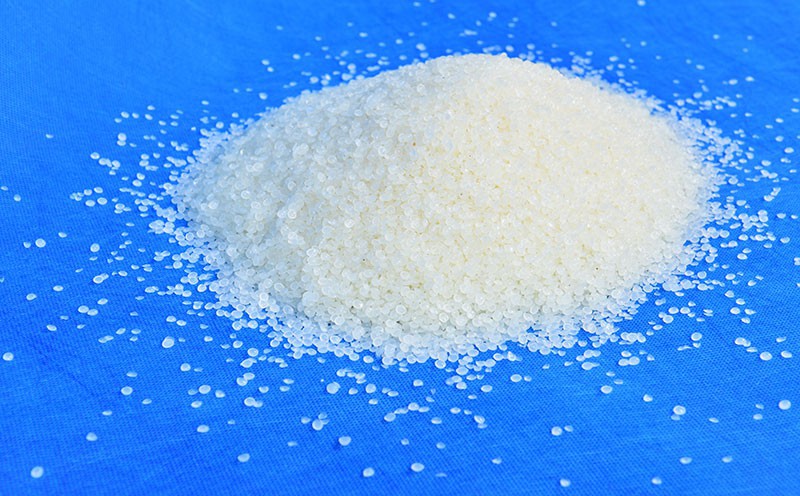

防腐熱熔膠的施工工藝主要依賴加熱熔化后涂覆于目標(biāo)表面，通過冷卻固化形成致密防護(hù)層，實(shí)現(xiàn)密封、防水、防銹和防腐功能。其核心在于控制加熱溫度、涂膠均勻性及粘接壓力，確保膠層與基材充分結(jié)合。
　　一、常見施工方法
　　根據(jù)應(yīng)用場景和設(shè)備條件，防腐熱熔膠主要有以下幾種施工方式：
　　熱熔噴涂法
　　將固態(tài)熱熔膠加熱至熔融狀態(tài)（通常140℃~180℃），通過專用噴涂設(shè)備均勻噴射到金屬或管道表面。適用于大面積連續(xù)作業(yè)，如長輸管道防腐層補(bǔ)口、鋼結(jié)構(gòu)防護(hù)等。
　　刮涂/模頭擠出法
　　熔融后的熱熔膠通過加熱喉管輸送至平面模頭，由模具唇口按設(shè)定寬度和厚度擠出，再刮涂到待保護(hù)部位。該工藝常用于標(biāo)簽式防腐帶、補(bǔ)傷片的現(xiàn)場貼合，適合復(fù)雜曲面處理。
　　撒粉熱壓法
　　對(duì)于粉末狀防腐熱熔膠，可先用撒粉機(jī)均勻布粉，隨后覆蓋基材并以140℃壓燙20秒，使膠粉熔融粘接。此法多用于小面積修補(bǔ)或難以噴涂的區(qū)域。
　　配合熱縮材料使用

　　在管道接口處，先將熱熔膠條或膠棒置于連接部位，再套上熱收縮套（帶），用火焰槍加熱收縮。加熱過程中，熱熔膠同步熔化并填充縫隙，形成一體化密封結(jié)構(gòu)，廣泛用于油氣管道三層PE防腐系統(tǒng)補(bǔ)口。

　　二、關(guān)鍵施工要點(diǎn)
　　基材處理：被涂表面須干燥、清潔、無油污和氧化皮，必要時(shí)進(jìn)行噴砂除銹處理（Sa2.5級(jí)）以提升附著力。
　　溫度控制：加熱溫度需精確控制，避免過熱導(dǎo)致膠體降解或燒焦，影響防腐性能。
　　施膠厚度：一般建議膠層厚度在0.8~1.5mm之間，確保足夠覆蓋且不浪費(fèi)材料。
　　冷卻固化：自然冷卻即可，避免驟冷造成內(nèi)應(yīng)力開裂。
　　防腐熱熔膠是一種專門用于防止金屬或其他材料腐蝕的熱熔型膠粘劑，廣泛應(yīng)用于管道、油氣輸送、建筑密封等戶外或惡劣環(huán)境中。
